COMbricks™ - Profibus: Networking, Monitorización y Control

Ofrece comunicación industrial Profibus fiable de una manera fácil, COMbricks está basado en productos de éxito comprobado como:

• 300% ProfiHUB:  Repetidor Profibus Multicanal con diseño modular y con opción de cableado redundante, opción de cableado de Fibra Óptica, opción de cableado RS485-IS (Intrinsic Safe)  ...
• 80%  ProfiTrace2 (Ultra) Profibus Troubleshooting kit,  Analizador de redes Profibus. No incluye la opción capturas de gran volumen de datos. Para eso se aplica ProfiTrace2 (Ultra).

COMbricks™ es un sistema modular para Profibus que permite una combinación mixta según la necesidad de módulos Repetidores, Monitores, Convertidores de Media y/o Modulos de Entradas y Salidas en un bastidor (también modular).
Los Repetidores enlazan todos los segmentos Profibus vía Ethernet TCP/IP (=Internet), además, con un Explorador de Web se puede  inspeccionar el estado de la instalación con ProfiTrace OE.

• Monitorización permanente de PROFIBUS con ProfiTrace y Osciloscopio.
• Repetidor PROFIBUS Modular en bastidor con "HOT SWAP feature" manipulación en "caliente" (bajo tensión).
• Sistema Repetidor ProfiHUB transparente: Repetidores, Fibra óptica, RS485-IS (Intrinsic Safe), DP esclavo y más...

COMbricks características:

• Extensible hasta 32 módulos,
  (hasta 10 módulos de alta velocidad.)
• Amplio rango de diferentes módulos  disponibles.
• Potente Servidor Web integrado.
• ProfiTrace OE para monitorización de 4 redes.
• Montaje sobre Carril DIN 35 mm
• Protección IP20

ProfiTrace OE:
Permite acceso y monitorización a instalaciones Profibus remotas con un simple explorador de web (Firefox 2.0, IE 6.0, Chrome 1.0, Safari 3.0, Opera 8.0).

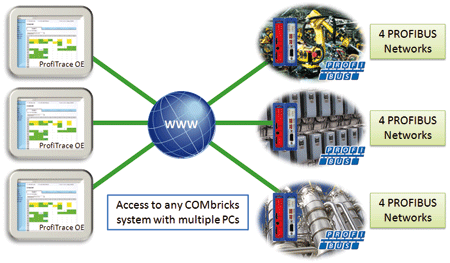

Monitorización permanente y simultanea de 1, 2, y hasta 4 redes diferentes Profibus o bus MPI es una de las característica poderosas de COMbricks. La tecnología COMbricks permite ejecutar grandes proyectos de alcance mundial y superar la escasez de personal suficientemente cualificado en esta tecnología. COMbricks ofrece una solución de monitorización remota de instalaciones PROFIBUS a través de Internet  y con avisos de tendencias negativas y alertas de errores al usuario por correo electrónico y SMS.

Un potente servidor web con la funcionalidad de ProfiTrace visualiza la información en un formato comprensible (ProfiTrace OE). Gracias a este potente servidor web, solo hace falta un explorador / navegador web estándar para acceder y ver. Un software adicional no es necesario y tampoco es necesaria una conexión constante con un PC a los COMbricks.

La monitorización, captura y registro de eventos (Información Diagnostico) se lleva a cabo por los módulos repetidores que se insertan en el bastidor. COMbricks es el primer sistema que ha integrado la busmonitor en los componentes de la red. Aplicar COMbricks para la automatización significa una disponibilidad automática de Información y Diagnostico mediante el Servidor Web: ProfiTrace OE.

ProfiTrace OE, mediante una simple configuración, puede generar mensajes de correo electrónico que  proporcionan alertas en tiempo real sobre eventos y fallos en la instalación PROFIBUS. Esto permite actuar inmediatamente sin perdida de tiempo ante cualquier evento y fallo en la instalación PROFIBUS.

Una funcionalidad nueva en ProfiTrace OE es la detección de la ubicación del dispositivo. Ofrece una visión detallada de en qué segmento de cable de los dispositivos repetidores se han instalado.

• Instalaciones remotas
• Instalaciones inaccesibles
• Puestas en marchas de larga duración
• Para Redes de alta disponibilidad
• Células robóticas de dificil acceso

• Instalaciones de control de tráfico
• Tratamiento de aguas
• Instalaciones marítimas
• Ciclos de pruebas
• Contratos Servicios 24horas/7dias

La tendencia actual de los proyectos PROFIBUS es el uso de la segmentación con los repetidores, fibra óptica y ProfiHubs, para superar los problemas comunes acerca de sus dificultades de cableado.

COMbricks añade otro elemento importante: La creación aleatoria de centros de repetidores modulares que se pueden mantener de forma remota con el ProfiTrace OE.

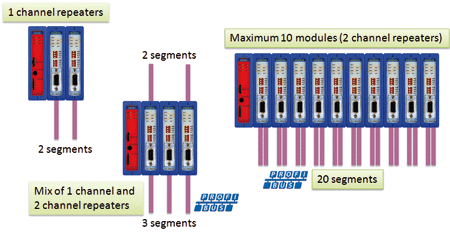

COMbricks se basa en un bastidor que permite hasta 10 módulos repetidores con dos canales cada uno. Estos 20 canales permiten aplicar 20 segmentos de cable que son aislados galvánicamente.
Cada segmento de cable Profibus puede llevar hasta 31 dispositivos Profibus y una longitud máxima de cable hasta  1200 m (dependiendo de la velocidad de transmisión).

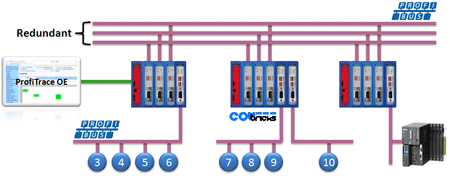

La tecnología en la opción "Redundant" de los módulos repetidores Profibus es muy avanzada. Se puede construir un sistema Profibus Redundante con hasta 10 cables Profibus redundantes. Tal arquitectura proporciona una disponibilidad muy alta de Profibus. La mayoría de los proveedores sólo permiten un máximo de dos cables.

• Repetidores con ProfiTrace permanente
• Redes en Estrella, Árbol y topología Bus
• Redundancia para alta disponibilidad
• Líneas Ramales

• Unidades variadores de velocidad y motores
• Centros de control de motores
• Aplicaciones vulnerables de EMC
• Aislador para dispositivos sensibles.

• Head Station type 1B
• SCOPE repeaters 2x
• Fixed backplane unit


MONITORING
2 NETWORKS
AND 2 SEGMENTS
WITH SCOPE

• Head Station type 1C
• SCOPE repeaters 2x
• 2CH repeater
• Fixed backplane
+Single backplane unit

MONITORING
4 NETWORKS
AND 2 SEGMENTS
WITH SCOPE

• Head Station type 1B
• 2CH repeater
• Fixed backplane unit

• Head Station type 1C
• 2CH repeaters 2x
• Fixed backplane unit

Head Station Type 1C
- ProfiTrace OE on 4 networks (web server)
- ProfiTrace y OPC streaming en ProfiTrace2

Head Station Type 1B
- ProfiTrace OE on 2 networks (web server)

- 2 GB SD card
- Ethernet Port
- Backplane unit included

- 12 Mbps, max.
- 31 dispositivos por canal, max.
- Screw terminals
- DB9 connector
- Redundancia
- Terminación, opcion
- Backplane unit included

- Repetidor de 1 canal con Osciloscopio
- Mismas caracteristicas que repetidor de 1 canal.
- 192 MS/s sample rate
- 50 mV resolution
- -6.436..6.436 V
- Backplane unit included

COMbricks Applications:

• Monitorización permanente de PROFIBUS con ProfiTrace y Osciloscopio.
• Modular PROFIBUS repeater backbones with hot swap
• Sistema transparente de Profihub (Repetidores, Fibra óptica, RS485-IS (Intrinsic Safe), DP esclavo y mas...)
